K-385:2009

G-19-03 AQUA COMFORT (w produkcji od 2010r) - katalog części zamiennych PL, GB, DE, RU

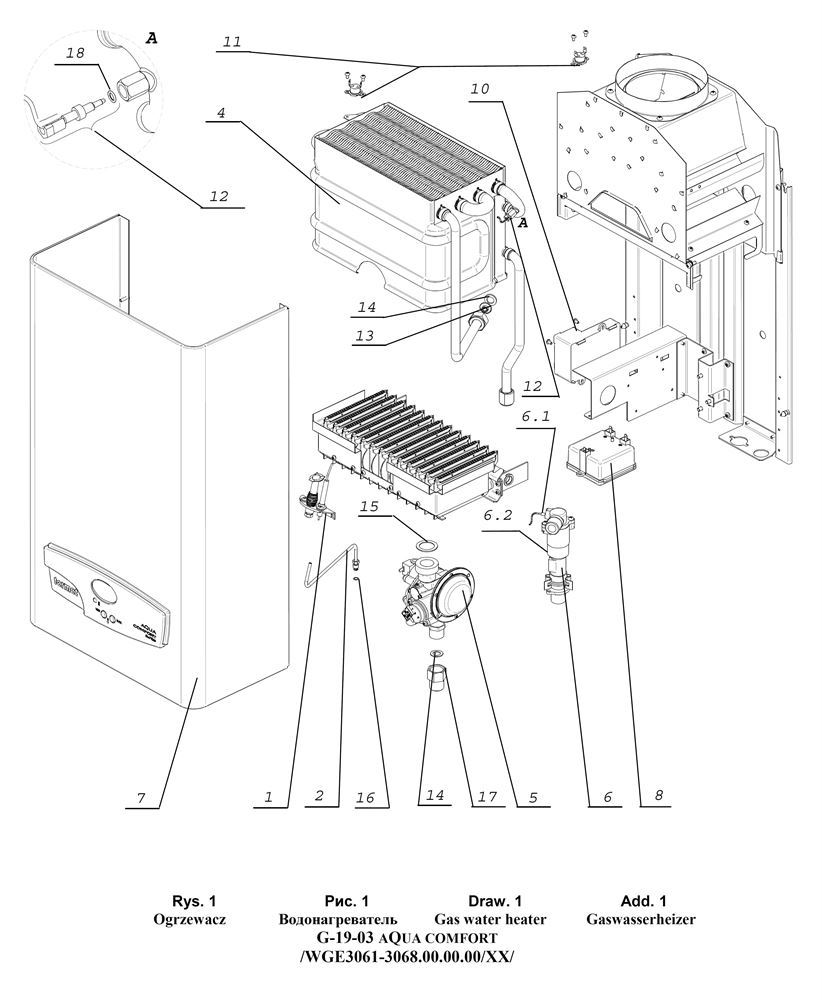

WGE3060.00.00.00/XX GAZOWY PRZEPŁYWOWY OGRZEWACZ WODY TYP G-19-03 AQUA COMFORT


picture in details map section

picture in details map section

picture in details map section

picture in details map section

picture in details map section

picture in details map section

picture in details map section

l.p. ref. Nazwa Nr katalogowy ilość Wystepuje w Uwagi

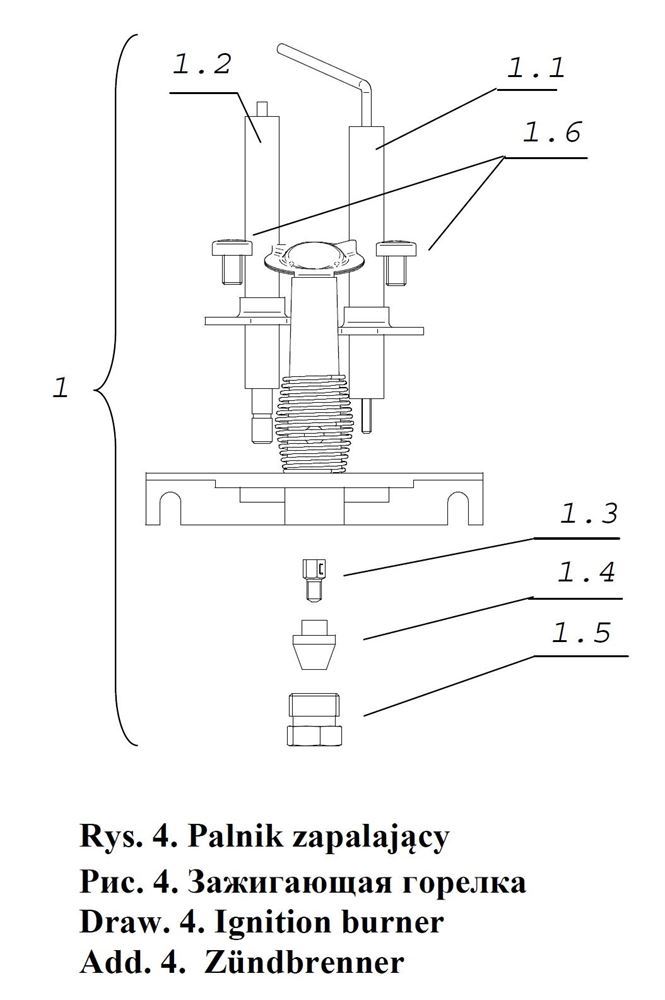

1 1 PALNIK ZAPALAJĄCY na 2E-G20, 2H-G20
na gaz: 2E-G20-20 mbar 2H-G20-20 mbar
1
  • G-19-03
na gaz: 3PB/P-G30/G31-37mbar 3P-G31-37 mbar 3B-G30-28÷30 mbar 3B/P-G30-30 mbar 3+-G30/G31-28÷30/37 mbar ----------------------------- 3B-G30-50 mbar 3B/P-G30-50 mbar
1
  • G-19-03
na gaz: 2H-G20-25 mbar
1
  • G-19-03
2 1.1 ELEKTRODA DOZORUJĄCA
1
  • G-19-03
3 1.2 ELEKTRODA ZAPŁONOWA
1
  • G-19-03
4 1.3 Dysza palnika zapalającego
ozn.dyszy: C
na gaz: 2E-G20-20 mbar 2H-G20-20 mbar 2H-G20-25 mbar
1
  • G-19-03
ozn.dyszy: P
na gaz: PB/P-G30/G31-37mbar 3P-G31-37 mbar 3B-G30-28÷30 mbar 3B/P-G30-30 mbar 3+-G30/G31-28÷30/37 mbar -------------------------------- 3B-G30-50 mbar 3B/P-G30-50 mbar
  • G-19-03
5 1.4 Tulejka
1
  • G-19-03
6 1.5 TULEJKA DOCISKOWA
1
  • G-19-03
7 2 PODZ. RURKI ZAPALACZA
1
  • G-19-03

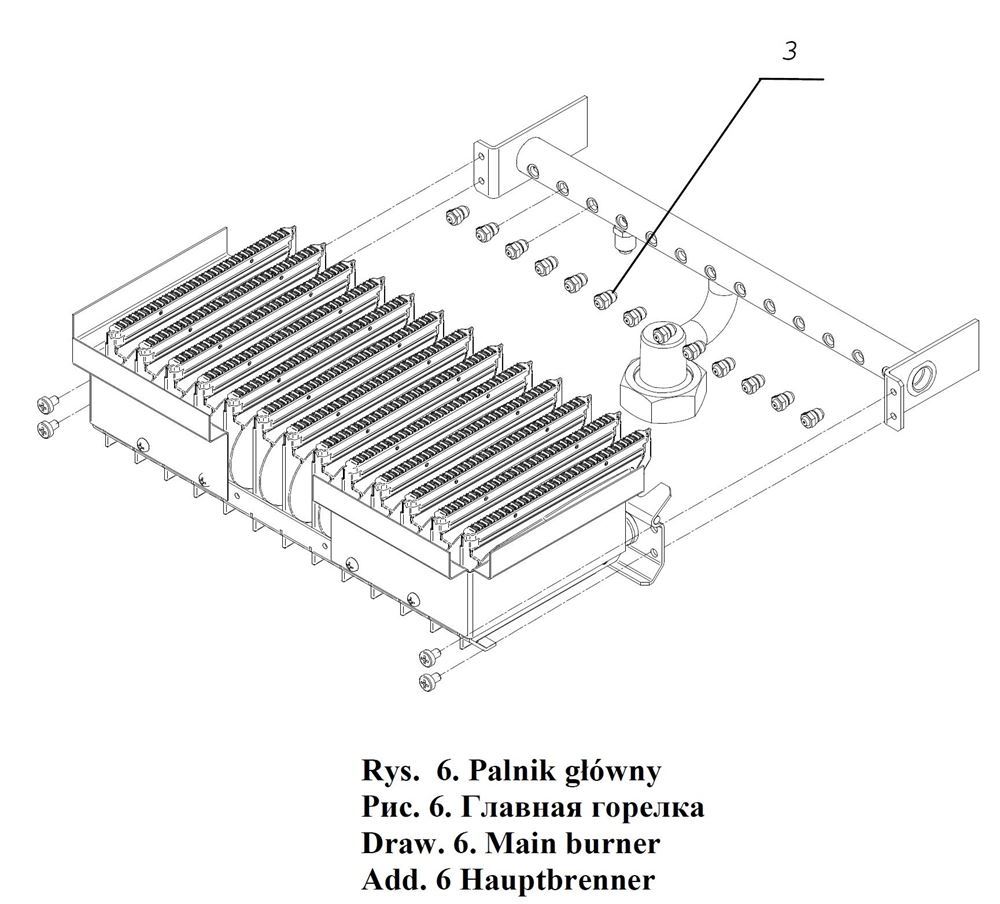

8 3 DYSZA PALNIKA
ozn.dyszy: 105
na gaz: 2E-G20-20 mbar 2H-G20-20 mbar
13
  • G-19-03
ozn.dyszy: 70
na gaz: 3PB/P-G30/G31-37mbar 3P-G31-37 mbar 3B-G30-28÷30 mbar 3B/P-G30-30 mbar 3+-G30/G31-28÷30/37 mbar
13
  • G-19-03
ozn.dyszy: 65
na gaz: 3B-G30-50 mbar 3B/P-G30-50 mbar
13
  • G-19-03
ozn.dyszy: 95
na gaz: 2H-G20-25 mbar
13
  • G-19-03
9 4 WYMIENNIK CIEPŁA
1
  • G-19-03

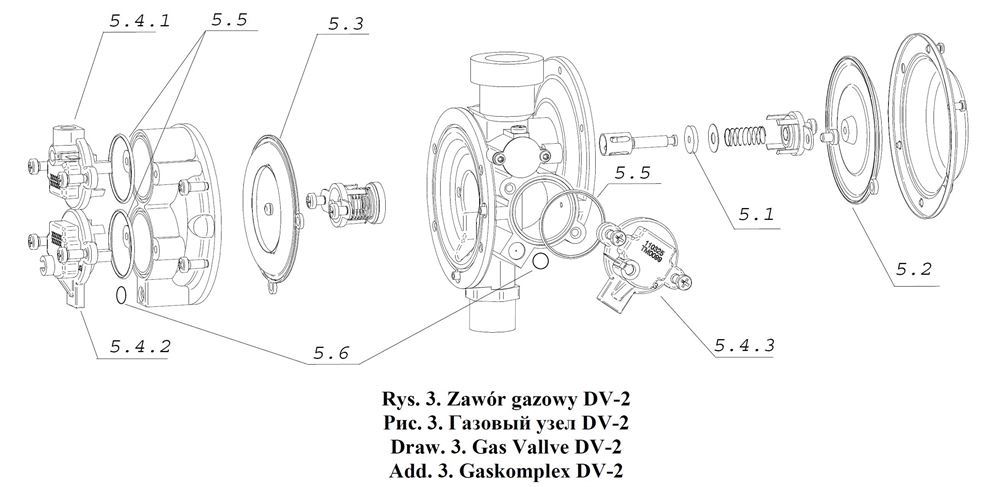

10 5 ZAWÓR GAZOWY DV-2N
na gaz: 2E-G20-20 mbar 2H-G20-20 mbar 2H-G20-25 mbar
1
  • G-19-03
na gaz: 3PB/P-G30/G31-37mbar 3P-G31-37 mbar 3B-G30-28÷30 mbar 3B/P-G30-30 mbar 3+-G30/G31-28÷30/37 mbar ------------------------------- 3B-G30-50 mbar 3B/P-G30-50 mbar
1
  • G-19-03
11 5.1 Uszczelka zaworu gazowego
1
  • G-19-03
12 5.2 Membrana
1
  • G-19-03
13 5.3 Membrana
1
  • G-19-03
14 5.4.1 Zawór elektromagnetyczny
1
  • G-19-03
(z wyjściem na palnik zapalający) CZERWONY
(с выходом на зажигающую горелку) КРАСНЫЙ
(ignitron burner outlet) RED
ROT

Wraz z kompletem uszczelek
Присоединенный комплект уплотняющих колец
With gasket rings set
15 5.4.2 Zawór elektromagnetyczny
1
  • G-19-03
NIEBIESKI
Синий
BLUE
BLAU

Wraz z kompletem uszczelek
Присоединенный комплект уплотняющих колец
With gasket rings set
16 5.4.3 Zawór elektromagnetyczny
1
  • G-19-03
ZIELONY
ЗЕЛЕНЫЙ
GREEN
Grün

Wraz z kompletem uszczelek
Присоединенный комплект уплотняющих колец
With gasket rings set
17 5.5 Pierścień uszczelniający
3
  • G-19-03

18 5.6 Pierścień uszczelniający
2
  • G-19-03

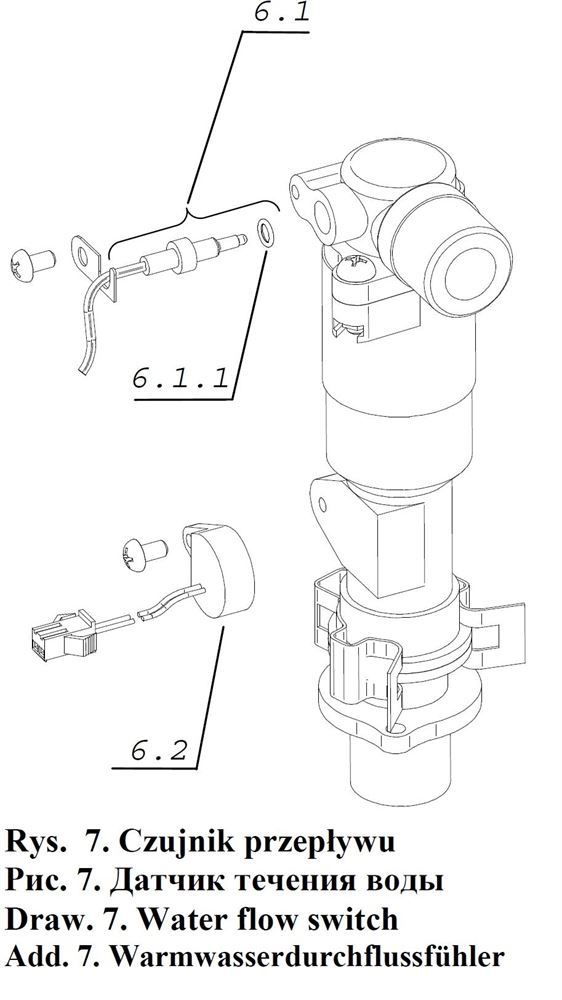

19 6 CZUJNIK PRZEPŁYWU
1
  • G-19-03
20 6.1 Czujnik NTC
1
  • G-19-03
woda zimna
холодная вода
cold water
21 6.1.1 Pierścień uszczelniający
1
  • G-19-03
22 6.2 Przetwornik częstotliwości
1
  • G-19-03

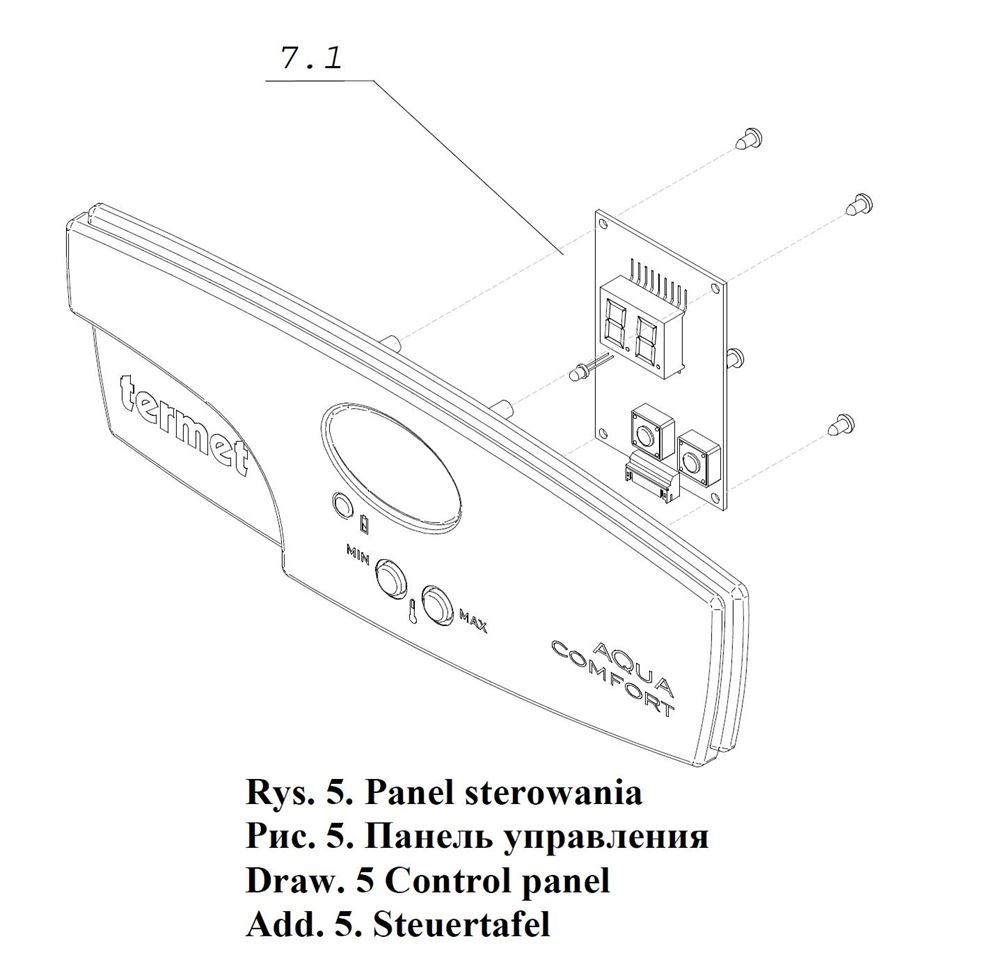

23 7 OSŁONA PRZEDNIA (NA CZĘŚCI ZAMIENNE)
1
  • G-19-03
24 7.1 PŁYTKA WYŚWIETLACZA TYP L736-TM
1
  • G-19-03
25 8 GNIAZDO BATERII
1
  • G-19-03

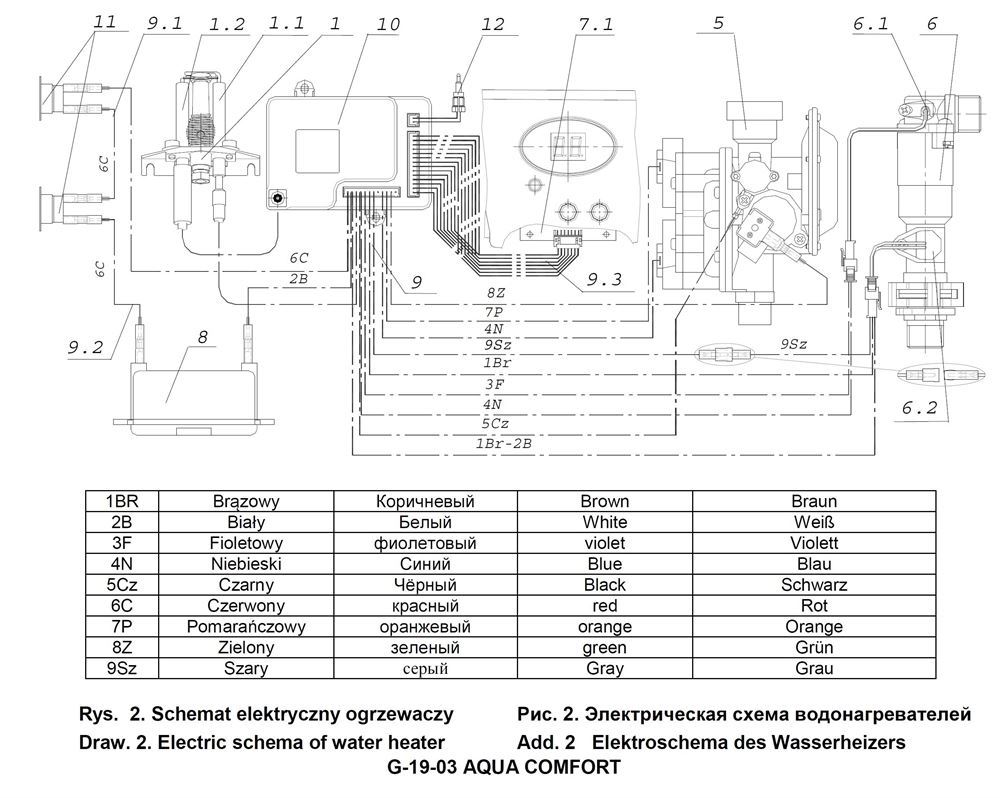

26 9 Przewody sterujące
1
  • G-19-03
27 9.1 Przewód łączący
1
  • G-19-03
L = 240 mm
28 9.2 Przewód zasilający
1
  • G-19-03
L=550 mm
29 9.3 PRZEWODY WYŚWIETLACZA
1
  • G-19-03
30 10 Sterownik
1
  • G-19-03
31 11 OGRANICZNIK TEMPERATURY 75°C
2
  • G-19-03
32 12 CZUJNIK NTC
1
  • G-19-03
woda ciepła
теплая вода
hot water
33 13 Ogranicznik przepływu
1
  • G-19-03
34 14 USZCZELKA 18,40x10,00x2,00
2
  • G-19-03
- wlot do wymiennika
- wlot do zaworu gazowego


- вход в теплообменник
-вход в газовый клапан

- heat exchenger`s inlet
- gas valve’s inlet

- Auf dem Eintritt zu dem
- Wärmetauscher
35 15 USZCZELKA
1
  • G-19-03
- wlot do palnika

- На входе в горелку

- On a burner inlet

- Auf dem Eintritt zu dem Brenner
36 16 USZCZELKA
1
  • G-19-03
- wlot do rurki zapalacza

- На входе в трубку зажигателя

- On an igniter`s pipe inlet

- Auf dem Eintritt zu dem Zündröhrchen
37 17 ZŁĄCZKA
1
  • G-19-03
- Podłączenie do sieci gazowej

- Подключение к газовой сети

- Connection to Gas supply

- AnschluB am Gasnetz
38 18 Pierścień uszczelniający 3,30x1,00
1
  • G-19-03
Dla czujnika NTC

Для датчика NTC

For NTC sensor

NTC Fühler

l.p. ref. Nazwa Nr katalogowy ilość Wystepuje w Uwagi
39 * Komplet przezbrojeniowy
na gaz: 2E-G20-20 mbar 2H-G20-20 mbar
1

40 * Komplet przezbrojeniowy
na gaz: 3B/P-G30-37mbar 3P-G31-37 mbar 3B-G30-28÷30 mbar 3B/P-G30-30 mbar 3+-G30/G31-28÷30/37 mbar
1

41 * Komplet przezbrojeniowy
na gaz: 3B-G30-50 mbar 3B/P-G30-50 mbar
1
