K-370:2009

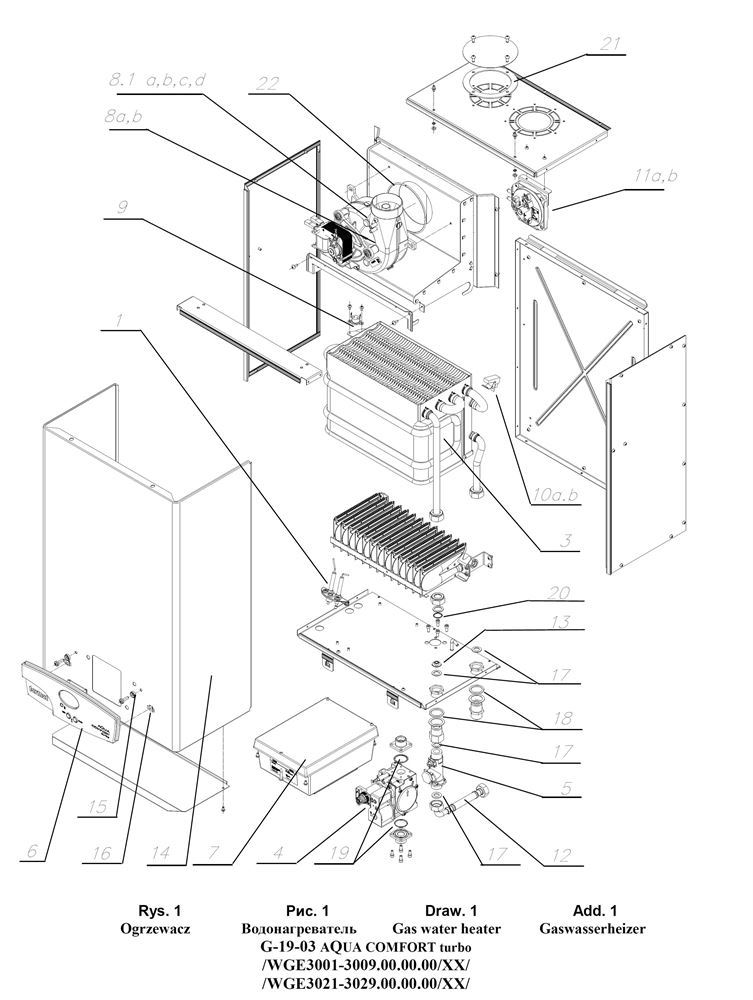

G-19-03 AQUA COMFORT turbo - katalog części zamiennych
| WGT3000.00.00.00/XX | OGRZEWACZ AQUA COMFORT TURBO G-19-03 (19,2KW) |
| WGT3020.00.00.00/XX | OGRZEWACZ AQUA COMFORT TURBO G-19-03 (23KW) |
| l.p. | ref. | Nazwa | Nr katalogowy | ilość | Wystepuje w | Uwagi | ||||

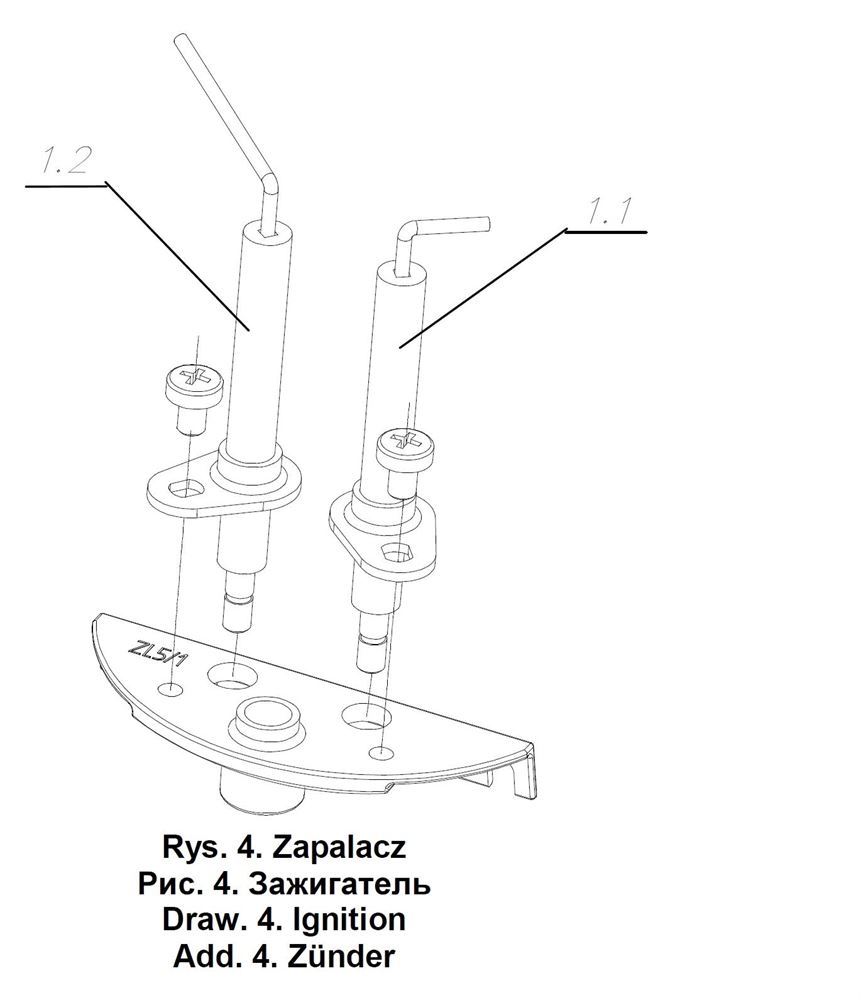

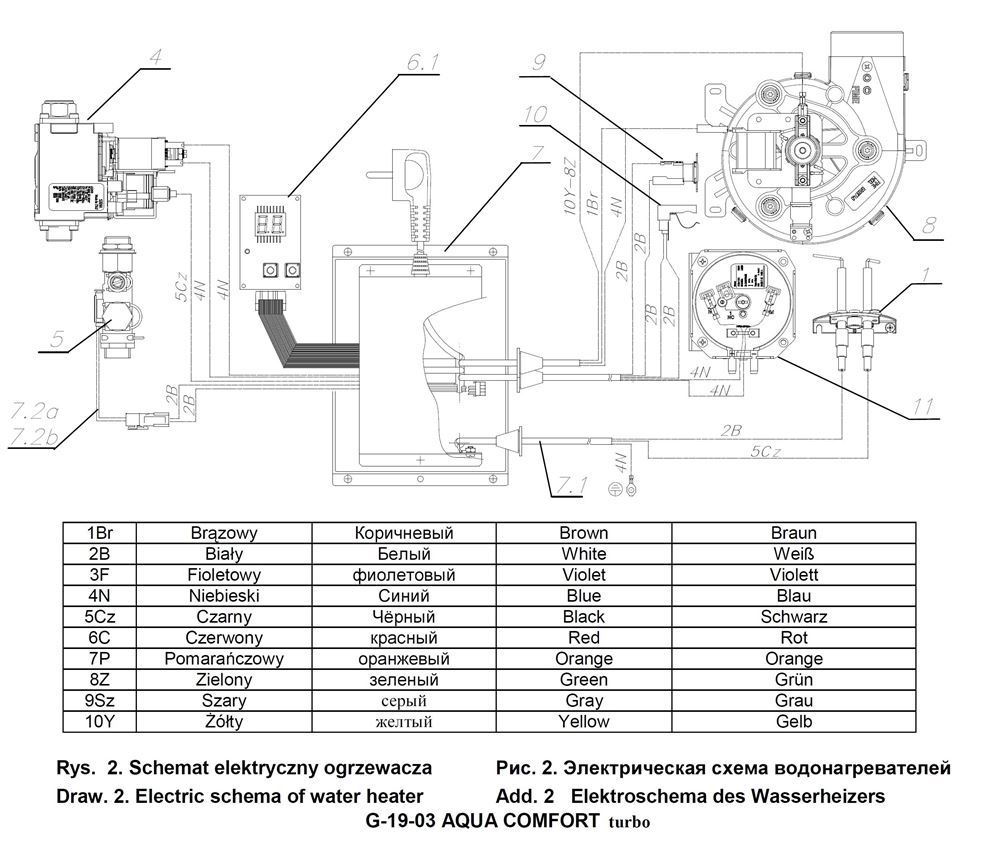

| 1 | 1 | ZAPALACZ | ||||||||
|
|
1 |
|
|||||||
| 2 | 1.1 | ELEKTRODA ZAPALAJĄCA | ||||||||
|
|
1 |
|
|||||||
| 3 | 1.2 | ELEKTRODA DOZORUJĄCA | ||||||||
|
|
1 |
|
|||||||

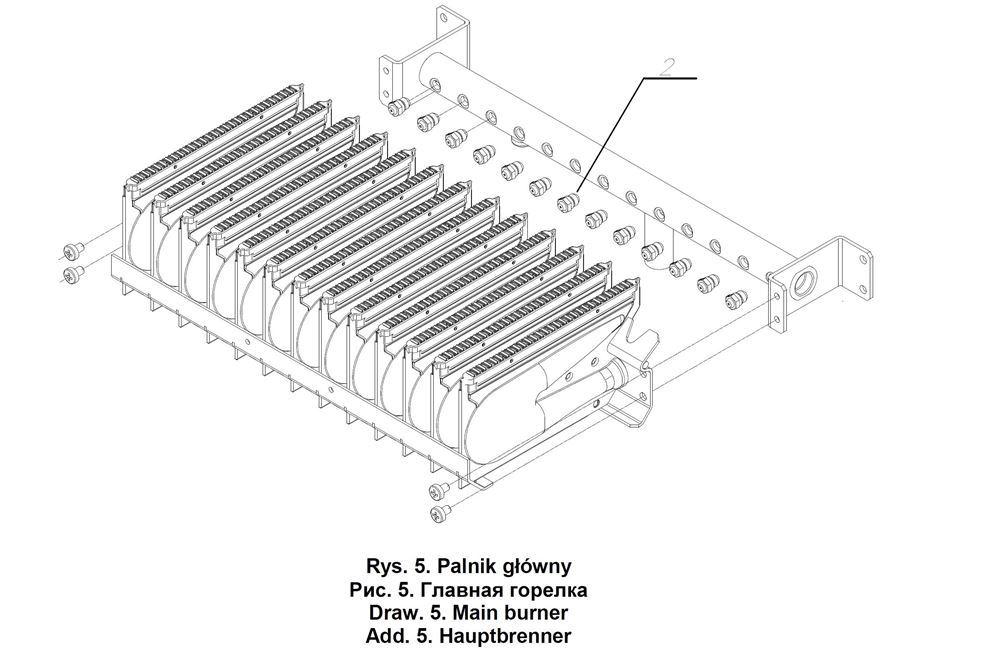

| 4 | 2 | DYSZA PALNIKA | ||||||||
|
|
13 |
|
|||||||
|
|
13 |
|
|||||||
|
|
13 |
|
|||||||
|
|
13 |
|
|||||||
| 5 | 3 | WYMIENNIK CIEPŁA | ||||||||
|
|
1 |
|
|||||||
| 6 | 4 | ZESPÓŁ GAZOWY | ||||||||
|
|
1 |
|
|||||||
| 7 | 5 | Czujnik przepływ | ||||||||
|
|
1 |
|
|||||||

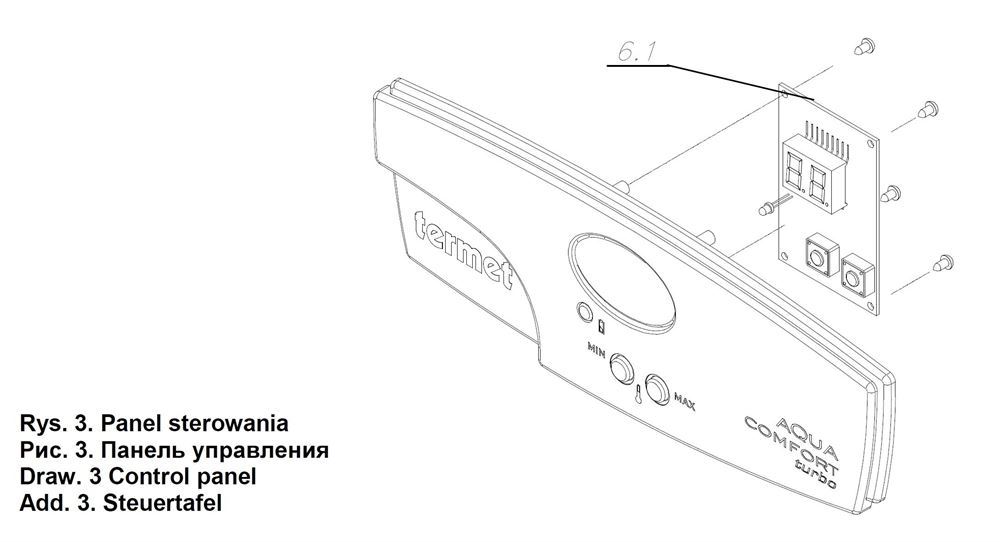

| 8 | 6 | PANEL STEROWANIA | ||||||||
|
|
1 |
|
|||||||
| 9 | 6.1 | PŁYTKA WYŚWIETLACZA | ||||||||
|
|
1 |
|
|||||||
| 10 | 7 | Sterownik | ||||||||
|
|
1 |
|
Przy wymianie sterownika w ogrzewaczach produkowanych do 31.10.2012
wymienić czujnik NTC na czujnik 10b (1480.00.91.00 lub 1780.00.91.00). При замене командоконтроллера в водонагревателях выпускаемых до 31.10.2012 надо поменять датчик температуры NTC 1060.00.91.00 – поз 10a на датчик поз 10b (1480.00.91.00 или 1780.00.91.00) In case of exchanging the controller in water heaters produced until 31.10.2012 it is necessary to exchange the NTC sensor on sensor 10b (1480.00.91.00 or 1780.00.91.00). Bei Austausch der Steuerer in Wasserheizer, der bis zu den 31.10.2012 hergestellt war, sollte der NTC Fühler auf den Fühler 10b (1480.00.91.00 oder 1780.00.91.00) ausgetauscht werden. |
||||||
| 11 | 7.1 | Przewody zapalacza | ||||||||
|
|
1 |
|
|||||||
| 12 | 7.2a | Przewód łączący czujnik FS17 | ||||||||
|
|
1 |
|
Przewód do podłączenia czujnika FS17 ze sterownikiem Z3000.26.00.00
Провод для соединения датчика FS17 с командоконтроллером Z3000.26.00.00 Wire for connecting FS17 sensor to the controller Z3000.26.00.00 Verbindungsleitung für Anschluss des FS17 Fühlers an den Steuerer Z3000.26.00.00 |
||||||
| 13 | 7.2b | Przewód łączący czujnik Ch23 IT | ||||||||
|
|
1 |
|
Przewód do podłączenia czujnika Ch23 IT ze sterownikiem Z3000.16.00.00
Провод для соединения датчика FS17 с командоконтроллером Z3000.16.00.00 Wire for connecting Ch23 IT sensor to the controller Z3000.16.00.00 Verbindungsleitung für Anschluss des Ch23 IT Fühlers an den Steuerer Z3000.16.00.00 |
||||||
| 14 | 8a | WENTYLATOR | ||||||||
|
|
1 |
|
Montaż do: lipiec 2012r.
Wentylatory można stosować zamiennie UWAGA ! Nastawa czujnika różnicy ciśnień: 160 Pa Монтаж до июля 2012г. Вентиляторы можно применять путём обмена ВНИМАНИЕ ! Настройка датчика разницы давлений: 160 Па applied till July 2012 may be used interchangeably CAUTION ! Differential pressure switch setting: 160 Pa Hergestellt bis zu: Juli 2012. Der Ventilator kann ersetzbar angewendet werden. ACHTUNG ! Einstellung des Druckdifferenzfühlers: 160 Pa |
||||||
|
|
1 |
|
Montaż do: lipiec 2012r.
Wentylatory można stosować zamiennie UWAGA ! Nastawa czujnika różnicy ciśnień: 160 Pa Монтаж до июля 2012г. Вентиляторы можно применять путём обмена ВНИМАНИЕ ! Настройка датчика разницы давлений: 160 Па applied till July 2012 may be used interchangeably CAUTION ! Differential pressure switch setting: 160 Pa Hergestellt bis zu: Juli 2012. Der Ventilator kann ersetzbar angewendet werden. ACHTUNG ! Einstellung des Druckdifferenzfühlers: 160 Pa |
||||||
| 15 | 8b | Wentylator | ||||||||
|
|
1 |
|
Montaż od: lipiec 2012r.
UWAGA ! Nastawa czujnika różnicy ciśnień: 250 Pa Монтаж от июля 2012г. ВНИМАНИЕ ! Настройка датчика разницы давлений: 250 Па applied from July 2012 CAUTION ! Differential pressure switch setting: 250 Pa Hergestellt seit den: Juli 2012 ACHTUNG ! Einstellung des Druckdifferenzfühlers: 250 Pa |
||||||
| 16 | 8.1a | ZWĘŻKA FIME | ||||||||
|
|
1 |
|
dla wentylatora
для вентиляторов for fan für Bläser GR03740 firmy FIME |
||||||
| 17 | 8.1b | Zwężka LN | ||||||||
|
|
1 |
|
dla wentylatora
для вентиляторов for fan für Bläser EV GOLD/C/V/120/M25CCO EV GOLD/C/S/V/120/M25CCO |
||||||
| 18 | 8.1c | SONDA fi6x5 | ||||||||
|
|
1 |
|
dla wentylatora
для вентиляторов for fan für Bläser EV GOLD/C/V/120/M25CCO |
||||||
| 19 | 8.1d | Sonda ø6x5 | ||||||||
|
|
1 |
|
dla wentylatora
для вентиляторов for fan für Bläser EV GOLD/C/S/V/120/M25CCO |
||||||
| 20 | 9 | OGRANICZNIK TEMPERATURY 65°C | ||||||||
|
|
1 |
|
|||||||
| 21 | 10a | CZUJNIK NTC STYKOWY | ||||||||
|
|
1 |
|
|||||||
| 22 | 10b | CZUJNIK TEMPERATURY NTC STYKOWY | ||||||||
|
|
1 |
|
|||||||
| 23 | 11 | Czujnik różnicy ciśnień | ||||||||
|
|
1 |
|
Przeznaczony do wentylatora:
Предназначен для вентилятора: Suitable for fan: Bestimmt zu dem Ventilator: - FIME typ: GR03740 - LN2 typ: EV Gold/C/V/120/M25CC0 |
||||||
|
|
1 |
|
Przeznaczony do wentylatora:
Предназначен для вентилятора: Suitable for fan: Bestimmt zu dem Ventilator: - LN2 typ: EV Gold/C/S/V/120/M25CC0 |
||||||
| 24 | 12 | ZESTAW PRZYŁĄCZENIOWY | ||||||||
|
|
1 |
|
|||||||
| 25 | 13 | OGRANICZNIK PRZEPLYWU | ||||||||
|
|
1 |
|
czarny-10 l/min
-чёрный-10л/мин –Black- 10 l/min -Schwarz-10l/min |
||||||
|
|
1 |
|
- biały-12 l/min
-белый-12 л/мин -white – 12l/min -WeiB - 12l/min |
||||||
| 26 | 14 | OSŁONA PRZEDNIA | ||||||||
|
|
1 |
|
|||||||
| 27 | 15 | Podkładka ozdobna | ||||||||
|
|
2 |
|
|||||||
| 28 | 16 | Spinka MGS 1840 | ||||||||
|
|
2 |
|
|||||||
| 29 | 17 | USZCZELKA | ||||||||
|
|
3 |
|
18,40x10,00x2,00
18,40x12,00x2,00 |
||||||
| 30 | 18 | USZCZELKA | ||||||||
|
|
2 |
|
|||||||
| 31 | 19 | Pierścień uszczelniający | ||||||||
|
|
2 |
|
|||||||
| 32 | 20 | PIERSCIEN USZCZELNIAJACY | ||||||||
|
|
1 |
|
|||||||
| 33 | 21 | USZCZELKA 105 | ||||||||
|
|
1 |
|
|||||||
| 34 | 22 | O-ring | ||||||||
|
|
1 |
|
|||||||
